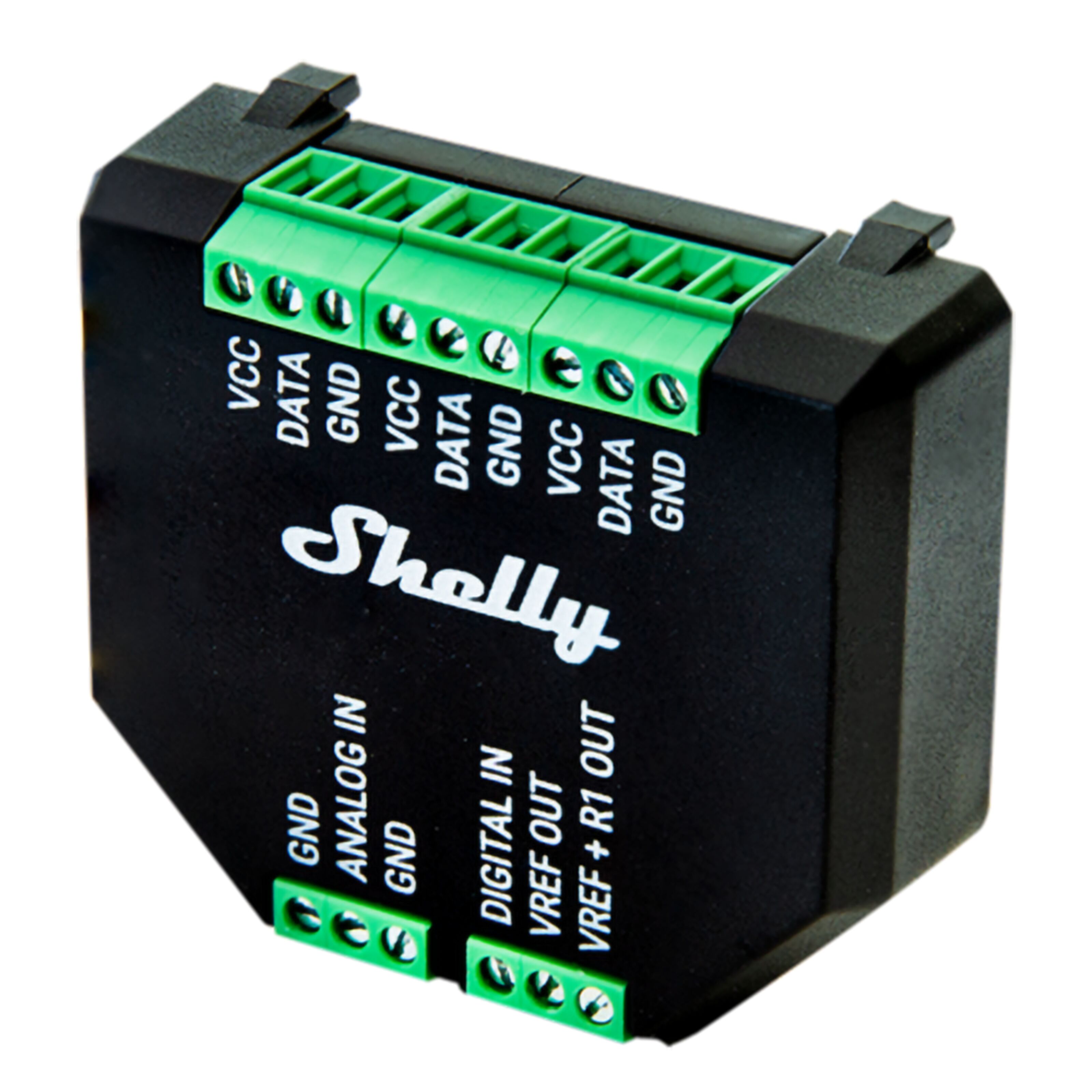

Shelly Plus Add-on

ShellyPlus Add-on er en galvanisk isolert sensorport for alle Shelly Plus-reléer. Bruk den til å måle temperatur og fuktighet, eller koble til ulike analoge og digitale sensorer for å forbedre kompleks automatisering og effektivitet. Når Shelly Plus-tillegget legges til Shelly Plus-enheten, må det aktiveres i appen, hvoretter det er mulig å aktivere sensorene du har koblet til enheten. Merk: Installasjonen må kun utføres av en autorisert elektriker. Støttede enheter: 5 x DS18B20, 1 x DHT22, NTC-motstander med en nominell motstand på 10 kΩ og β=4000 K, Lyssensorer, PIR-sensorer, Jordfuktighetssensorer, Ultralyd-nærhetssensorer, Kapasitive væskenivåsensorer, Lydsensorer, Andre analoge sensorer med 0–10 V utgangsspenning, Eksempler på bruk: Reed-bryter: Legg til en reed-bryter i Plus Add On-enheten for å overvåke garasjedørens åpen/lukket-posisjon. Anbefales sammen med Shelly Plus 1. Væskenivåsensor: Legg til en væskenivåsensor i Plus Add On-enheten for å overvåke vannstanden i bassenget eller akvariet ditt. Anbefales sammen med Shelly Plus 1 eller Plus 1PM. Oppvarming: Legg til to DS18B20-temperatursensorer og mål utgangs- og returvarmetemperaturen. Vind: Takket være vindsensoren kan markisen trekkes inn automatisk når det blåser for mye. Anbefales sammen med Shelly Plus 2PM. Jordfuktighet: Legg til en jordfuktighetssensor slik at vanningssystemet kan starte automatisk når jorden er for tørr. Anbefales sammen med Shelly Plus 1. Shelly Plus Add-on fungerer ikke som en frittstående enhet. Enheten må kobles til en hvilken som helst Shelly Plus-enhet, noe som utvider funksjonaliteten til Shelly Plus-enheten. Shelly Plus-tilleggsmodulen trenger ikke kobles til Shelly Plus-enheten, da den er utstyrt med kontakter som kobles automatisk til Shelly Plus-enheten. De to enhetene er galvanisk adskilt fra hverandre. Enhetens tilkoblinger: Innganger: 1 analog inngang, 1 digital inngang, Utgang: 1 referansespenningsutgang, 1 referansespenning via utgangen til trekkmotstanden, 2 jordingskontakter*, 1-leders tilkobling: 3 sensorstrømforsyningsutganger (koblet til samme PCB-bane), 3 sensordatakontakter (koblet til samme PCB-bane), 3 jordingskontakter*, * Koblet til samme jordingslag på kretskortet. Funksjoner: Modell: Shelly Plus Add-on, Driftsspenning (DC): 3,3 V (fra Shelly-enheten), Strømforbruk: ≪ 0,5 W (uten sensorer), VCC maksimal strøm: 10 mA, VREF utgangs maksimal strøm: 1 mA, VREF+R1 utgangsmodstand: 10 kΩ, Digital inngang: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / innstilling kan endres i innstillingene, Driftstemperatur: -20 ºC til +40 ºC, kun for innendørs bruk, Mål: 37 x 42 x 15 mm, Vekt: 105 g, SensortilkoblingShelly-enheter, Mange muligheter, Koble til analoge/digitale sensorer, Denne teksten er automatisk oversatt, og det kan forekomme feil.
